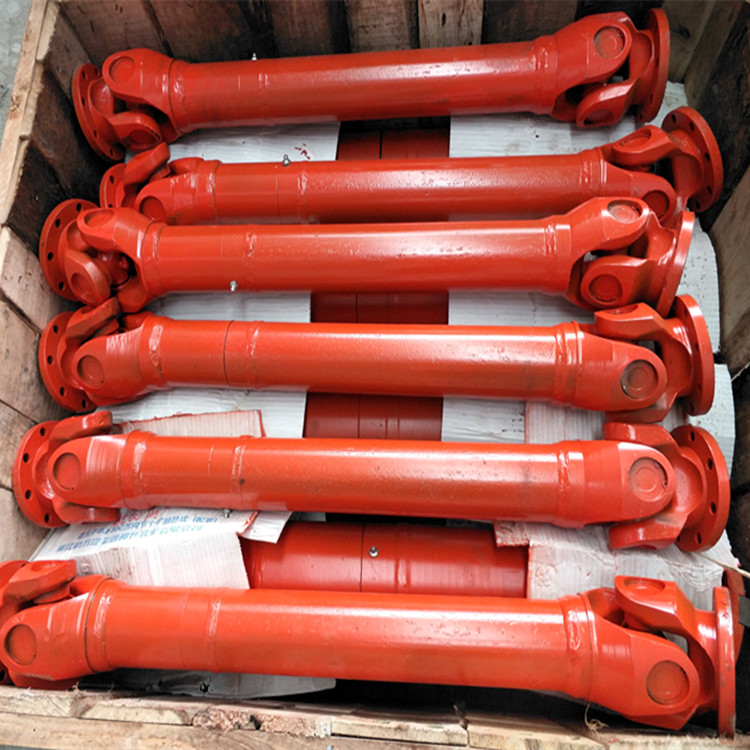

萬向聯軸器由一個十字軸、兩個萬向節叉、四個滾針軸承組成;所有轉動副的回轉中心(軸線)交于一點O,兩軸間的夾角為α;是一種用以傳遞變夾角的相交兩軸之間的運動的裝置(聯軸器),主要用于兩軸相交的傳動,重載、中載、輕載等中低速的場合,如機床、汽車。
萬向聯軸器工作原理:當軸Ⅰ旋轉一周時,軸Ⅱ也將隨之轉一周,即兩軸的平均傳動比為1;但是,兩軸的瞬時傳動比卻不恒為1,而是作周期性變化的;萬向節的這種特性稱作瞬時傳動比的不均勻性;就單個萬向節而言,在輸入軸與輸出軸之間有夾角時,兩軸的角速度不相等,即萬向節有不
等速性;兩軸間的夾角α越大,從動軸速度波動越明顯;故α應在350~450之間。為了防止主、從動軸角速度不相等;為了完全消除上述萬向節中從動軸變速傳動的缺點,常成對使用。
萬向聯軸器優勢:具有較大的角向補償能力,結構緊湊,傳動效率高。
